u-blox и компания Rohde & Schwarz (R&S), поставщик тестового и измерительного оборудования, успешно завершили симуляцию Европейской спутниковой системы позиционирования Galileo, европейского аналога Российской глобальной навигационной спутниковой системы ГЛОНАСС и американской NAVSTAR GPS.

Тестирование, проведенное с помощью генератора векторного сигнала R&S SMBV100A и симуляционным GNSS опционалом, проверило концепцию и совместимость технологии u-blox с протоколом передачи Galileo.Кооперация с R&S также была расширена на Российскую систему ГЛОНАСС, которая должна стать полнофункциональной в 2012 году.

«Наше тесное сотрудничество с R&S доказало ценность и стратегические выгоды такого партнерства, позволило нам разработать продвинутую технологию спутникового приемника, еще до доступности самих спутников,» сказал Клеменс Бюрги, вице-президент разработки программного обеспечения в u-blox.

«u-blox со своими глубокими познаниями в GNSS технологиях, помогла нам проверить нашу технологию симуляции спутников,» сказал Андрес Паули, глава подразделения R&D Signal Generators Baseband в Rohde & Schwarz. «Теперь мы смогли разработать непревзойденное тестовое оборудование, симулирующее протокол и физический уровень.»

Подробнее о векторном генераторе сигналов R&S SMBV100A, который был продемонстрирован в Барселоне на выставке Mobile World Congress 2011.

Для определения характеристик ГНСС-приемников обычно используется набор испытаний (тестов), в которых, к примеру, измеряется скорость установления своего местоположения приемником после включения, потребленная при этом мощность и точность вычисления позиции.

Для того чтобы сделать статистически обоснованные утверждения о характеристиках приемников, обычно проводят полный набор испытаний с различными сценариями тестирования. Для выполнения этой задачи наилучшим образом подойдет имитатор спутниковых сигналов, который способен воспроизводить множество таких сценариев. Требуемую эксплуатационную гибкость способны обеспечить дополнительные ГНСС-функции для генератора R&S SMBV100A.

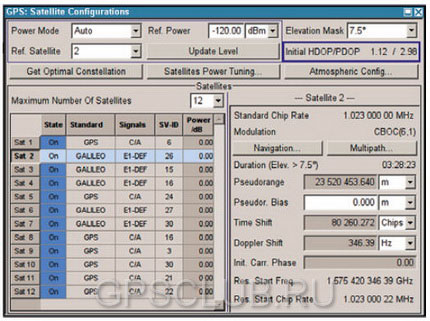

Для создания сложных сценариев, не ограниченных по времени действия и использующих до 12 спутников, достаточно лишь нескольких нажатий клавиш. Пользователь может выбрать файл с данными альманаха, количество видимых спутников и географическое местоположение приемника. Кроме того, могут моделироваться стационарные позиции и сценарии, имитирующие движение приемника по выбранному маршруту. Пользователь также может моделировать условия ограниченного приема спутникового сигнала, например, ситуацию проезда через туннель. Еще более реалистичные условия передачи сигналов могут быть получены при моделировании многолучевого распространения и атмосферных эффектов. Для реализации полного набора ГНСС-функций в генераторе R&S SMBV100A также предусмотрены гибридные сценарии тестирования систем GPS и Galileo, которые могут быть использованы для испытания многостандартных приемников.

ГНСС-функции для R&S SMBV100A предоставляют пользователю возможность изменения конфигурации генератора сигналов с целью обеспечения соответствия новым требованиям к проведению испытаний. Новые возможности могут добавляться по мере необходимости. Дополнительные функции, например, функция использования 12 спутников вместо 6, могут быть активированы с помощью лицензионного ключа. Таким образом исключаются временные затраты, связанные с установкой аппаратных опций.

На сегодняшний день ГНСС-приемниками в стандартном порядке оснащаются многие мобильные телефоны и автомобильные мультимедийные системы. Даже в чисто навигационных устройствах наборы микросхем поддерживают несколько стандартов ГНСС и зачастую, как минимум, технологии Wi-Fi и Bluetooth®. Помимо возможности генерации ГНСС-сигналов прибор R&S SMBV100A оснащается опциями для генерации сигналов, соответствующих всем основным стандартам цифровой связи (LTE, HSPA+, WCDMA, WiMAXTM, GSM, WLAN) и стандартам радиовещания (DAB, Sirius|XM radio, HD radio). Такая универсальность прибора сулит значительную выгоду производителям устройств с интегрированными ГНСС приемниками: для тестирования ГНСС и прочих функций им понадобится лишь один генератор R&S SMBV100A.

Новые программные ГНСС-опции для векторного генератора сигналов R&S SMBV100A уже доступны для заказа в компании Rohde & Schwarz. Среди них опция R&S SMBV-K44 (поддержка шести спутников для GPS), опция R&S SMBV-K66 (поддержка шести спутников для Galileo), опция R&S SMBV-K65 (A-GPS), опции R&S SMBV-K91 (расширение до 12 спутников) и R&S SMBV-K92 (дополнительные функции, например, динамические сценарии или моделирование многолучевого распространения).

Поддержка полнофункциональной системы имитации сигналов ГЛОНАСС будет реализована в генераторе SMBV в 4 квартале 2011 года.
