Несмотря на все разнообразие карт, достаточно часто возникают ситуации, когда карта определенного района есть только в бумажном виде или в виде файла PDF или JPG. При помощи последней бета-версии программного обеспечения для GPS навигаторов Garmin Colorado(300, 400c, 400i, 400t), Oregon (200, 300, 400 и 550) и Dakota 10, 20 использование карт на бумаге стало очень простым благодаря функции Garmin Custom Maps. Эта технология позволяет объединять технологию создания карт с изображениями карт, загружая бумажную карту в навигатор Garmin. Процесс создания подобных карт достаточно прост.

Шаг 1. Сохранение карты в формате JPG

Если карта, которую вам необходимо использовать, в бумажной форме, вам необходимо ее отсканировать с достаточным разрешением (стандартное разрешение для Oregon & Colorado – 155 dpi). Для использования в Garmin Custom Map файл необходимо сохранять в формате JPG. Многие электронные карты доступны в формате PDF, такие файлы необходимо конвертировать в JPG при помощи соответствующих программ (например, GIMP).

Шаг 2. Создание слоя изображения (Image Overlay)

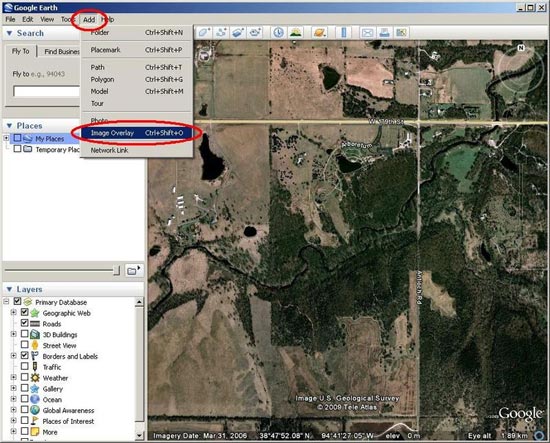

Используя Google Earth вам нужно сделать привязку Вашей карты, определяя примерное местоположение на Земле, где она должна быть расположена. Чем ближе изображение в окне программы к изображению местности в JPG файле, тем проще будет сделать привязку. Как только в Google Earth установлено нужно место, выберите пункт меню Add, опцию Image Overlay.

Шаг 3. Привязка JPG

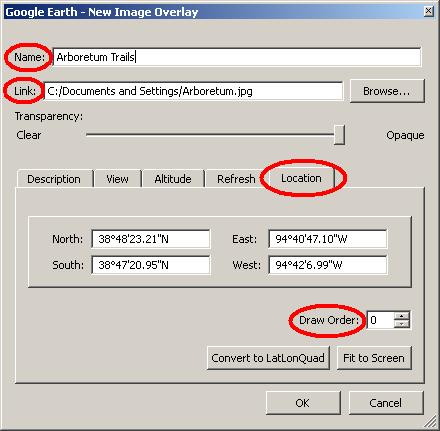

В появившемся окне необходимо заполнить следующие поля:

• название карты
• путь к файлу JPG
• на вкладке Location можно при желании настроить Draw Oder (порядок отображения). Порядок отображения выше 50 означает отображение карты под дорогами и тропинками, свыше 50 означает отображение карты поверх большинства объектов стандартной карты Garmin.

Шаг 4. Настройка границ

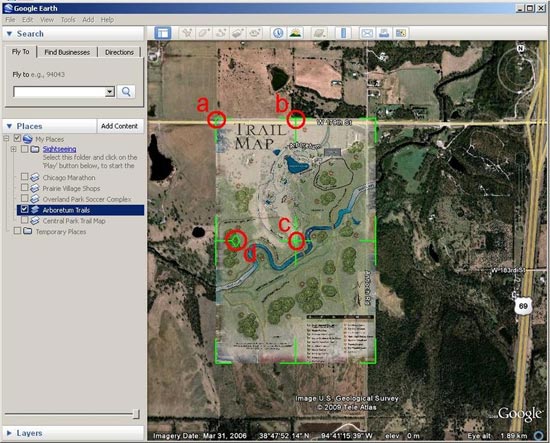

Перед закрытием диалогового окна New Image Overlay нужно осуществить геопривязку файла JPG. Самый простой способ это сделать – совместить зеленые отметки на карте с точками углов (a), краев (b), центра (с) или центра поворота (d), чтобы совместить JPG и изображение на спутниковом снимке. Возможно, понадобиться настроить прозрачность (в окне диалога New Image Overlay) до такого уровня, который позволял бы видеть JPG и изображение под ним. Как только вас устраивает расположение файла, нажмите OK.

Шаг 5. Отправка в Garmin

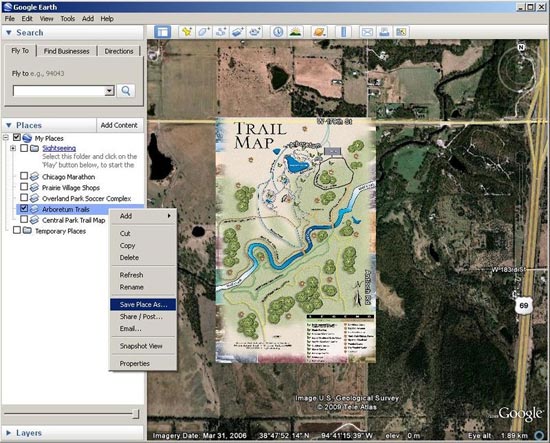

Для того чтобы использовать вновь созданную карту, ее необходимо сохранить на устройстве. Чтобы это сделать, нажмите правой кнопкой на Garmin Custom Map в разделе Places слева. Из выпадающего меню выберите Save Place As. Следуйте инструкциям и сохраните вашу карту в устройство Garmin в директорию /Garmin/CustomMaps/. Убедитесь, что формат файла KMZ. Файл также можно сохранить и на microSD карту в директорию /Garmin/CustomMaps/.

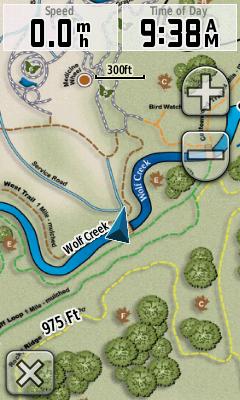

Как только ваша карта сохранена в устройстве, она будет отображаться как часть общей карты. По умолчанию режим Garmin Custom Maps включен, но его можно отключить в меню Map Setup (пункт Map Information).
